雖然噴頭、墨水、干燥和軟件都在印刷質量中發揮重要作用，但本文重點介紹噴頭在生產噴墨擴展到新領域時所經歷的演變，以及它們在提供改進結果方面的進展。當單通道生產的噴墨方式首次實現商業可行性時，印刷行業的應用還處于理想狀態。為了滿足高覆蓋率和高色彩應用的需求，噴頭現在必須提供更高的分辨率和精度。實現這一目標面臨許多挑戰，本文將討論不同噴頭技術的演變。

用于印刷行業的噴頭技術

印刷行業使用的噴頭技術包括壓電噴墨、熱噴墨和連續噴墨 (CIJ)。壓電和熱敏噴頭被稱為按需噴墨技術 (DOD)，因為它們只在需要時才被激活以噴射出一滴墨水，而CIJ噴頭則是連續噴射的。

壓電式噴頭通過向壓電晶體發送電脈沖，使其膨脹和收縮噴嘴中的墨槽室，從而產生推動墨滴所需的壓力；熱敏式噴頭則使用噴嘴中的加熱元件（而非壓電晶體）來產生壓力脈沖，噴射墨滴；CIJ噴頭使墨水連續循環通過噴頭。當墨水離開噴嘴時，墨水流被分成用于印刷的墨滴和需要再循環的墨滴。

需要注意的是，不要將CIJ噴頭獨特的連續墨滴回收功能與“再循環”DOD噴頭的功能混淆。循環DOD噴頭在噴頭內部提供恒定的墨水流動，有助于防止噴嘴干燥和堵塞，從而避免噴墨噴射缺陷。循環還幫助保持墨水溫度更穩定，這對于熱敏噴頭尤為重要。此功能對于DOD噴頭來說是一個相對較新且復雜的功能，但對于CIJ噴頭來說卻是固有的。所有這些噴頭技術都隨著時間的推移而發展，通過不同的方法追求不同的質量指標。

印刷質量的演變

15年前，生產噴墨的主要應用領域是單色的客戶溝通訊息，其中300 dpi的分辨率足以滿足大多數需求。隨著噴墨技術在解決更具挑戰性的應用方面取得進展，對不同印刷質量指標的重視也發生了變化。

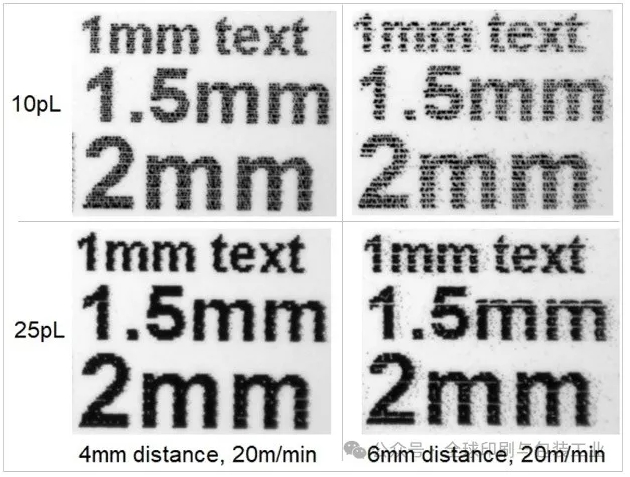

在早期，噴頭制造商專注于提高原始分辨率。為了增加每英寸墨滴數 (dpi)，墨滴本身必須變得更小。隨著dpi上限從300提高到600，再到1200甚至更高，墨滴體積穩步按比例減少。然而，較小的墨滴更容易受到噴頭下方基材運動引起的風切變的影響。當主液滴分離出長尾時，長尾會斷裂成一個“衛星液滴”，該衛星液滴將在主液滴之后撞擊承印物，導致圖像模糊。

為了避免空氣湍流導致的印刷缺陷，必須減少噴頭和基材之間的噴射距離，或者必須增加噴射速度。由于需要脈沖來產生墨滴，這限制了按需噴墨 (DOD) 噴頭增加噴射速度的能力，因此要求噴頭比連續噴墨 (CIJ) 噴頭更靠近基材。這就需要額外的設備來提升噴頭，以支持不停機收卷和接料等自動化功能，從而防止噴頭損壞。

雖然更高的分辨率是評估文本印刷質量的主要考慮因素，但更高的灰度或每點位數對于優化圖像（尤其是攝影圖像）至關重要。二進制噴頭在誤差擴散算法的幫助下改變固定大小點的位置，以匹配攝影圖像的密度變化。對于單一點尺寸，除非點非常小，否則避免可見“階梯狀”的能力有限。然而，使用多個體積會在介質上產生一系列墨滴尺寸，從而改善色調范圍和邊緣清晰度。

領先的壓電噴頭制造商最初通過實現3種甚至4種不同墨滴大小的“動態按需墨滴”噴射來應對這一挑戰。然而，使用較小的墨滴和多種墨滴大小需要更高的噴射頻率，這可能會影響生產率。

因此，當今大多數面向印刷行業的壓電噴頭僅噴射兩種不同的墨滴大小。還可以在同一個噴頭中交錯使用高墨滴重量噴嘴和低墨滴重量噴嘴，就像惠普對其 HDNA 熱敏噴頭所做的那樣。當使用所有噴嘴時，可以實現出色的灰度再現，但在高速下，一致地形成較小的墨滴具有挑戰性，導致速度和質量之間的權衡。只有在較低速度下才能獲得最佳質量，反之亦然。

優化圖像再現的第三種方法是通過提供小墨滴量并將多個墨滴準確地輸送到同一點以創建更大的點。這種方法需要 CIJ 噴頭獨有的更高噴射頻率和墨滴速度。

印刷質量還取決于噴頭的健康狀況。如果噴嘴因內部墨水干燥而堵塞，即使是分辨率最高的噴頭，具有精確的墨滴形成能力，也會產生不合格的結果。停機期間蓋上噴頭可以幫助避免此問題，但噴嘴堵塞還有其他原因。

靠近基材的噴頭可能會受到下方移動的介質產生的灰塵和碎屑的負面影響。一些印刷機制造商添加了聯線的印刷質量檢測系統，以動態補償使用冗余噴嘴的潛在噴射問題。所有這些重要但昂貴的系統都可以通過使用遠離基材、以更高速度噴射并再循環墨水以避免堵塞的噴頭來避免。

柯達采用獨特的解決方案應對印刷質量挑戰

柯達在采用和優化連續噴墨 (CIJ) 技術方面獨樹一幟。自2008年以來，柯達一直在制造Stream CIJ噴頭。Stream噴頭通過熱加熱器改變連續墨流的表面能以形成墨滴，并使用空氣偏轉將要印刷的墨滴與要再循環的墨滴分開。Stream噴頭能夠提供與膠印、柔印或凹印機集成所需的速度，并為柯達的高生產率印刷機PROSPER 6000和PROSPER 7000 Turbo提供動力。后者是當今市場上速度最快的噴墨印刷機，運行速度在200至410米/分鐘之間，分辨率從600 x 450 dpi到600 x 900 dpi。

柯達數字印刷業務高級副總裁蘭迪·范達格里夫解釋說，柯達的CIJ噴頭可以以相同的頻率產生不同大小的墨滴。“這使我們能夠根據分辨率和速度調節墨滴大小，而無需添加更多噴嘴。我們的墨滴生成頻率明顯更高，由高壓連續噴墨驅動，能夠靈活地在相同頻率下權衡分辨率、速度和墨滴大小?？逻_(dá)可以在600 dpi、900 dpi和1800 dpi下實現全像素墨水覆蓋，這些分辨率都需要不同的墨滴大小才能達到全頁或像素覆蓋。”

柯達還推出了更新的CIJ噴頭系列ULTRASTREAM，每個噴嘴每秒可噴出超過40萬滴墨滴，印刷頻率比最快的按需噴墨 (DOD) 技術快2-3倍。ULTRASTREAM噴頭使用帶電電極而不是氣流來偏轉墨滴以便再循環。ULTRASTREAM用于柯達PROSPER Ultra 520 Press，即使在涂布紙上也能以高達500 fpm的速度提供600 x 1800的分辨率。

范達格里夫指出：“在開發ULTRASTREAM的過程中，我們通過其設計的可擴展性降低了制造成本。這種可擴展性還使未來的墨滴頻率達到目前的兩倍，接近800 kHz，這意味著我們還有很大的空間來提高圖像質量、速度和生產力?？逻_(dá)還展示了跨軌道密度分辨率的可擴展性，這可以使柯達達到1200 dpi的分辨率，并保持或提高速度能力，超過當前的競爭技術。”

Stream和ULTRASTREAM噴頭的另一個特點是產生的墨滴均勻。噴射速度和非常圓的墨滴加上精確的墨滴位置，可產生準確的印刷質量，而不會出現由于空氣湍流對DOD噴射系統產生的小墨滴尺寸的影響而導致的衛星和霧氣。

柯達CIJ技術中的一些元素，例如連續循環和高噴射速度，可以實現精確的灰度印刷，同時還可以以更少的噴嘴實現最高速度運行，減少維護停機時間，并支持更小的顏料顆粒尺寸，而無需擔心噴嘴堵塞。隨著生產噴墨繼續挑戰印刷領域膠印的霸主地位，噴頭將繼續發展以滿足更苛刻的要求?？梢哉f，連續噴墨噴頭在有效擴展以滿足這些需求方面具有先天優勢。柯達擁有獨特的優勢，即建立在連續噴墨噴頭持續改進基礎上的平臺戰略。
