UV 固化油墨仍然是工業應用中最受歡迎的噴墨配方類型之一。從標簽印刷到裝飾性表面，從包裝裝飾到印刷電路板 (PCB)，UV 可能實現的材料范圍和最終用途功能的可調性是任何其他油墨方法都難以超越的。

談到印刷效率，單通道的噴墨沉積是首選工藝。同樣，UV 油墨為噴墨實施提供了一種簡化的方法，主要是由于即時固化可以在與其他技術結合時實現更緊湊的工藝。與此同時，所有噴墨終端市場的質量預期持續上升。例如，為了獲得媲美膠印的的噴墨印刷質量，1,200dpi 的最小噴頭尋址能力是必要的，這在印刷電子產品中也很常見。

當今最先進的 Si-MEMS 噴頭與最重要的 UV油墨和光油相結合，提供了滿足這一需求的可能性，但能夠使印刷系統保持在合適的溫度和一致的油墨供應無缺陷的質量需要仔細設計所有的系統組件。因此，直到現在，在實際生產中滿足和保持預期質量需要復雜的技術實施，這需要一定水平的經驗，將最佳印刷結果限制在少數 OEM 和集成商。

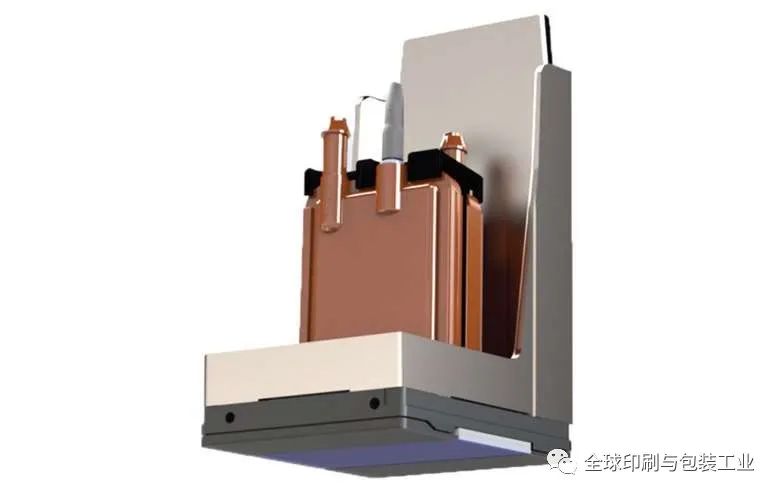

圖 1：?jiǎn)蝹€(gè)富士膠片Samba 噴頭

本文將探討通過將基于富士膠片的 Samba JPC 技術的解決方案實施到流程中，可以快速有效地解決這些技術挑戰。富士膠片英國子公司富士膠片油墨解決方案集團的集成經理巴里·麥格雷戈解釋說：“我們正試圖以盡可能輕松的方式將我們的技術和專業知識帶給客戶。”

讓我們看看富士膠片提供的模塊范圍。

噴頭

噴頭是構建所有噴墨印刷的平臺。這些是每個噴墨印刷系統的核心，其他則是各種旨在確保最大生產力、質量和可靠性的組件。熱發泡式和壓電式是兩種主要的按需噴墨按 (DOD) 方法。在這兩種技術中，基于壓電的技術提供了更廣泛的化學應用，特別是對于我們提到的對噴墨成功至關重要的 UV 固化油墨配方。

在制造噴頭時，有多種材料、方法和設計可供選擇，但為了滿足質量要求，近年來越來越多地使用 Si-MEMS 制造的噴頭。因此，有大量使用 Si-MEMS 技術的噴頭可用，但沒有其他供應商可以提供富士膠片 Samba 產品系列的現場驗證性能，該系列產品于 2008 年德魯巴展會期間在富士膠片的 JetPress 中首次推出。

Samba G3L 噴頭能夠產生超過 100kHz 的微小墨滴（是的，每秒超過十萬次），自 2013 年 OEM 推出以來，Samba G3L 噴頭已用于相當多的知名印刷機。Samba 的特別之處之一，也是富士膠片獨有的，具有非常穩定和長壽命的性能。

測試表明，超過 10 萬億次噴射是可能的，這相當于以每秒 100kHz 的頻率噴射三年。換句話說，對于 G3L 變體，每個噴嘴有可能實現 10 升的泵送能力，或者在其使用壽命內實現令人難以置信的每個噴頭 20 噸的泵送能力。

當然，這只是理論。在實踐中，噴頭在印刷機中的持續時間取決于油墨和環境，正如我們將討論的，這是富士膠片提供的另外兩個重要組件。

什么是 Printbar？

該術語用于描述多個噴頭，以及油墨供應和電子設備的組合，以使那些希望探索 UV 噴墨對其業務的獨特優勢的人更容易實施噴墨。單通道的 Printbar 在完全集成的系統中發揮了重要作用，也可嵌入到其他傳統工藝，也稱為“壓印”——用于將可變單色數據添加到模擬印刷和改造全 CMYK 印刷的術語能力進入各種印刷機和印后加工線，例如標簽、包裝、雜志、裝飾表面等。

圖 2：Fujifilm Samba JPC 模塊

構建有用的 Printbar 設計需要多種專業知識的組合，從電子、機械工程到流體力學。從歷史上看，這意味著將單個噴頭集成到預先設計的陣列中一直是非常專業的工程公司的領域，稱為“集成商”。然而，在開發了必要的技術之后，富士膠片認為，將他們的 Samba JPC Printbar 直接推向市場，是降低那些有興趣探索高分辨率噴墨印刷潛力的人的障礙的最佳方式。

Samba 最顯著的優勢之一是噴頭的平行四邊形緊湊設計，可實現線性縫合，與其他噴頭相比，這使其開發出了極其緊湊的 Printbar。在下面的照片和示意圖中，我們展示了使用 Samba 噴頭安裝系統將噴頭和噴嘴行縫合在一起以形成線性陣列的方式。

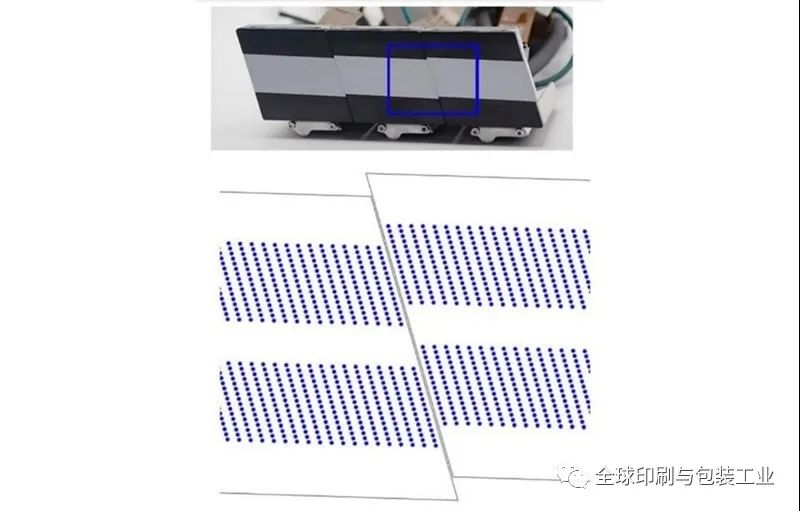

圖 3：多個富士膠片Samba 噴頭的緊湊拼接

為什么這樣做是有益的？事實上，根據定義，1,200dpi 相當于每 1/1,200 英寸或 21 微米一個噴嘴。這意味著在多色系統中，不同墨滴在 CMYK 或擴展 CMYKOGV 印刷中的配準對基材定位很敏感。通過使印刷系統的整體尺寸更小，我們減少了系統工程的壓力，以實現良好的對齊。

更棒的是，Printbar 包含的功能可以根據噴頭的個別位置和整體位置調整噴頭，從而可以最輕松地獲得最佳套準。這包括自動定位與從 Printbar 下方升起的 JPC 附件相結合。

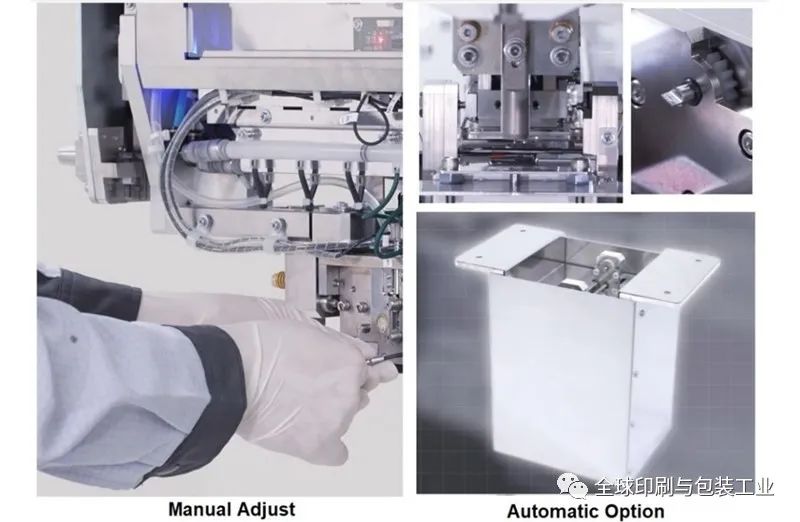

圖 4：SMBA JPC 印刷條系統的噴頭調整選項

鑒于 UV 油墨通常在高溫下使用以獲得正確的噴射粘度，Printbar 使用先進的低熱膨脹材料來保持在現實條件下最重要的精度。對于管理大型印刷機中的整個印刷條系統，框架非常有用，如下所示。它允許 Printbar 橫向移動，因此與提升機構相比，更換噴頭和手動調整噴頭更容易。

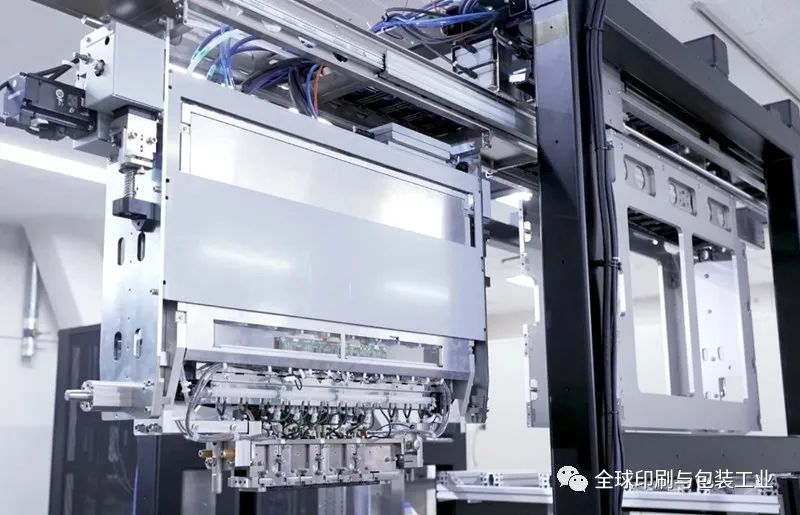

圖 5：帶有 frame 選項的 Samba JPC 印刷欄模塊

電子產品

基于壓電噴頭的噴墨技術的顯著優勢之一是波形信號對壓電元件的可調性，該壓電元件控制每個噴嘴的墨滴噴射?？梢赃x擇諸如墨滴滴大小和速度等燃燒特性，但有一些限制，以反映印刷間隙等應用需求。

波形創建是一個復雜的主題，重要的是要正確獲取驅動信號，以確保以高頻出現的墨滴將噴射在正確的位置。這是通過噴頭驅動電子設備實現的，該電子設備從計算機獲取數據并將其轉換為適用的 32 個噴嘴行中的 2,048 個噴嘴的每個噴頭在每個像素位置所需的液滴大小。這種計時奇跡是通過復雜而精確的計算技術實現的。

Fujifilm Samba JPC Printbar在其一體化設計中包含所需的電子設備，并在一個面板中提供用于電源、數據和油墨的連接。

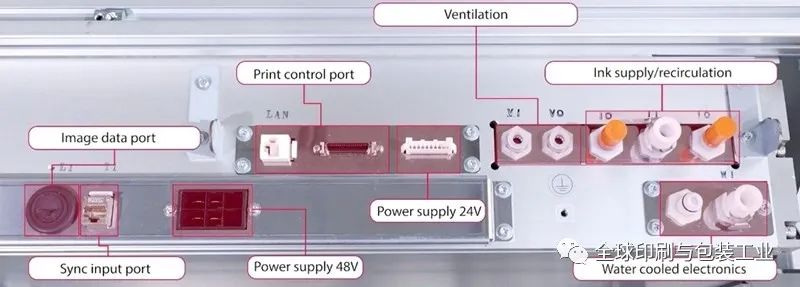

圖 6：Samba JPC 印刷條模塊連接示意圖

油墨輸送

噴墨印刷的新手通常不了解油墨系統所起的關鍵作用。噴頭是一個泵，但如果該泵的油墨供應不足，它將無法達到所需的性能水平。這意味著僅將油墨輸送到單個噴頭需要仔細控制系統中的壓力。擴大到多個噴頭，增加油墨再循環，然后確保精確加熱（控制粘度所需）意味著有更多的考慮因素。通過在加熱源和 Samba 噴頭之間保持盡可能短的管道長度，可以最大限度地減少溫差或“delta T”，并且可以有效控制最高設置為 60°C 的噴頭。

油墨配方經過精心制造，符合一致的最佳質量標準。油墨系統內的低溫暴露意味著通過避免油墨變質、實現可靠性，并最大限度地減少因過濾器堵塞等問題而進行的預防性維護，更容易保持最佳質量。

UV 油墨

因此，我們已經討論了 UV 油墨配方如何成為滿足不同應用和滿足各種印刷需求的強大工具。用于不同噴頭的 UV油墨廣泛可用，包括用于富士膠片 Samba 的油墨。然而，關于材料選擇、材料鑒定和油墨制造方法本身，對油墨性能一致性的影響的詳細知識卻很難獲得。如果沒有得到充分控制，印刷質量或可靠性的變化都會很明顯，即使對于最初在資格測試中證明與噴頭兼容的配方也是如此。

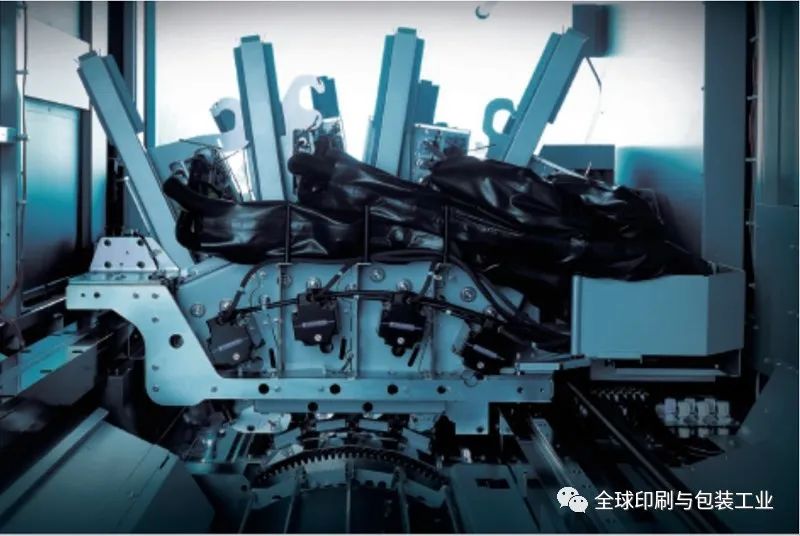

作為一家擁有與任何競爭對手相匹敵的噴墨血統的 UV油墨供應商，富士膠片的油墨解決方案部門了解這一點的重要性，尤其是在其 Samba 噴頭方面。富士膠片不僅在英國最先進的工廠生產 UV油墨，而且富士膠片的應用開發中心也配備了在 Samba 印刷機環境中廣泛測試新油墨配方的設備，如下所示。

保持運轉

Samba JPC 系列超出了 Printbar 的機制。它提供硬件和支持軟件，用于實現和監控印刷質量?jī)?yōu)化，包括噴嘴更換技術。

盡管超出了本文的范圍，但保養這些最重要的噴頭的重要性怎么強調都不過分。在連續生產的現實世界中，總是有可能發生意想不到的事情。對于任何噴墨印刷系統來說，最糟糕的情況是基材與噴頭碰撞，造成永久性機械損壞。因此，擁有一種有效的方法來預測這種碰撞可以很快收回成本。Samba JPC 防碰撞傳感器系統可用于停止傳輸系統，或與 Printbar 的自動提升功能結合使用，在繼續運行的同時暫時抬起噴頭。

同樣重要的是能夠從不太嚴重的印刷質量問題原因中恢復。盡管優化了噴嘴潤濕涂層以減少墨霧累積的影響，但在某些時候，噴嘴方向和噴射可能會在長時間印刷后惡化。然后，自動清潔系統成為減少對生產力的連鎖反應的有效方法。

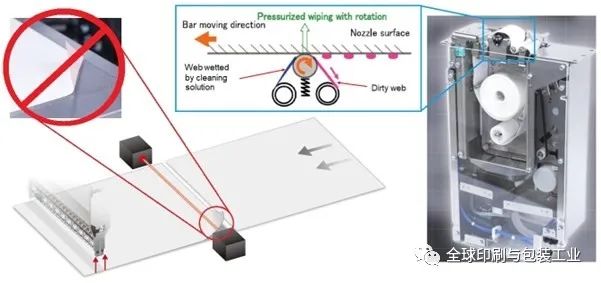

圖 7：用于保護和維護噴頭的可選 Samba JPC 模塊

噴墨解決方案的開發得益于系統方法。將油墨和硬件完全分開定義是極具挑戰性的。與像富士膠片這樣可以提供兩者專業知識的組織合作可能是一個很大的優勢。在印刷工藝組合方面也是如此，無論是全數字化還是數字和模擬技術的混合。

能夠通過多種解決方案滿足市場需求的吸引力在標簽印刷市場中得到了最令人信服的證明，獨立 CMYK 噴墨印刷機、混合柔印/數字解決方案和印刷系統改造推動了該市場的增長，其中大部分使用 UV 或 UV-LED油墨。

Printbar 及其附帶的硬件和軟件已被證明可以縮短新應用的上市時間，無論是基于熱發泡式噴頭（HP、Memjet）還是壓電技術。市場上許多提供高分辨率選項的產品僅限于水性油墨，提供 1,200dpi 的 UV 系統相對較少。

憑借其新的 Samba JPC UV 關鍵印刷模塊系列，富士膠片增加了可尋址應用的潛在數量，這些應用可以從印刷質量、速度和可靠性的無與倫比的組合中受益。Samba JPC 系列與其他 1,200dpi UV 印刷引擎的不同之處在于可用于完全集成系統的補充模塊，以及可用于幫助缺乏經驗的用戶的各種油墨和技術支持。
