納米綠色噴墨制版，通過納米粒子復合轉印材料（墨水）和納微米結構版材的配套應用，將圖文信息通過打印噴頭直接打印到印版上，形成親油墨的圖文區和親水的空白區，從而直接進行印刷，簡化了制版流程，從根本上消除了廢顯影液排放帶來的環境污染問題。對于這項“非感光、無污染、低成本”的制版技術，大多印刷人還停留在概念的階段。筆者將結合相關測試數據，對納米噴墨版的印刷性能作簡單分析。

納米噴墨版與傳統印版的印刷測試數據

為了盡可能在相同印刷條件下檢測納米噴墨CTP版和感光CTP版的印刷適性差異，我們將具有相同版面內容的納米噴墨CTP版和熱敏CTP版（150線）分別制版后上機印刷。

結果顯示，在相同的印刷條件下，納米噴墨CTP版印刷的墨色要比感光CTP版的重，但兩種印版的實地密度基本相同，說明納米噴墨CTP版和感光CTP版的油墨轉移性能基本相同。納米噴墨CTP版的印刷網點增大面積要略大于感光CTP版，即當納米噴墨CTP版上的網點面積為50%時，測得銅版紙印品上的網點面積為75%；而當感光CTP版上的網點面積為50%時，測得銅版紙印品上的網點面積為69%。雖然納米噴墨CTP版的網點增大面積略大，但兩種印版的網點增大曲線就整體而言基本是平滑的，沒有明顯的階調突變，說明兩種印版都可以實現平滑的灰階過渡，而針對相對較大的網點增大，納米噴墨CTP版可通過印前RIP的網點增大反補償功能進行校正。

圖1 用納米噴墨CTP版印刷的樣張

此外，我們?cè)诓捎眉{米噴墨CTP版印刷的銅版紙印品上，發現了不該有的細線，這是因?yàn)槟温潼c(diǎn)位置可能存在誤差，而采用感光CTP版印刷的銅版紙印品上則沒有出現這種情況。這種細線在用銅版紙印刷平網或漸變網等有規律變化的大面積圖案時容易被察覺，而在色彩豐富的版面上則不易觀察到；且在用膠版紙和新聞紙進行印刷時，肉眼也基本觀察不到這種細線，故并不影響整體的美觀。

納米噴墨版在不同印刷設備上的圖文質量呈現

為了分析納米噴墨版在不同印刷設備上的圖文質量呈現情況，我們嚴格按照相關標準，采用愛色麗X-rite iCPlate2印版測量儀、愛色麗X-rite Intellitrax掃描儀、GMG ColorSever軟件等專業檢測設備，在相同條件下進行了三組測試。

1. 江蘇如皋單色雙面印刷機；東洋天獅單黑油墨；明治9600A橡皮布，1.95mm厚；BacoFount N85Ci普通冷固型/報業印刷潤版液。印刷結果見表1、圖2。

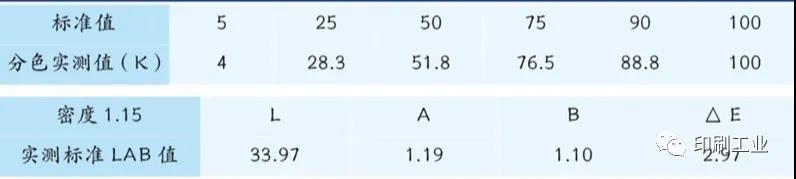

表1 采用第1組設備印刷印版線性輸出數據及印刷線性化實測LAB值和網點

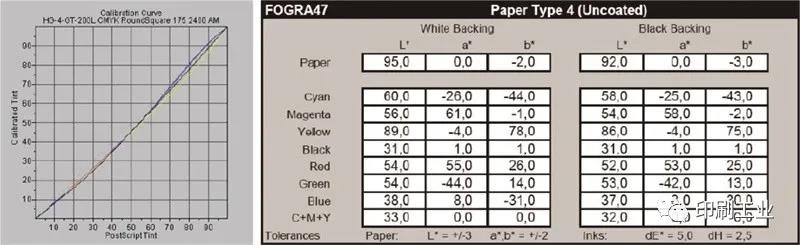

圖2 采用第1組設備印刷印版補償及標準數

2. 高斯C300雙色輪轉印刷機；東洋天獅TOW745冷固輪轉單黑墨；明治9600A橡皮布，1.95mm厚；BacoFount N85Ci普通冷固型/報業印刷潤版液。印刷結果見表2、圖3。

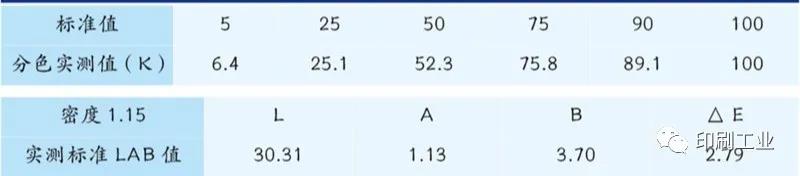

表2 采用第2組設備印刷印版線性輸出數據及印刷線性化實測LAB值和網點

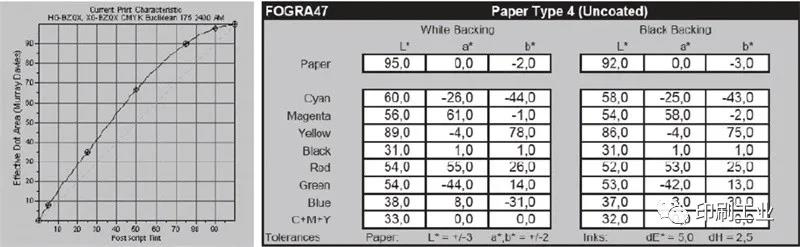

圖3 采用第2組設備印刷印版補償及標準數

3. 海德堡CD102單面四色印刷機；科斯伍德快干油墨；明治9600A橡皮布，1.95mm厚；今印聯SPC-5302膠印免酒精潤版液；印刷色序：K>C>M>Y；原色色差（△E）≤3；疊印：R(M+Y)、G(C+Y)、B(C+M)；疊印色差（△E）≤6。印刷結果見表3、圖4。

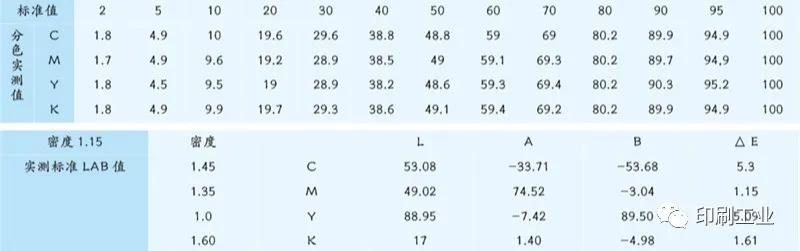

表3 采用第3組設備印刷印版線性輸出數據及印刷線性化實測LAB值和網點

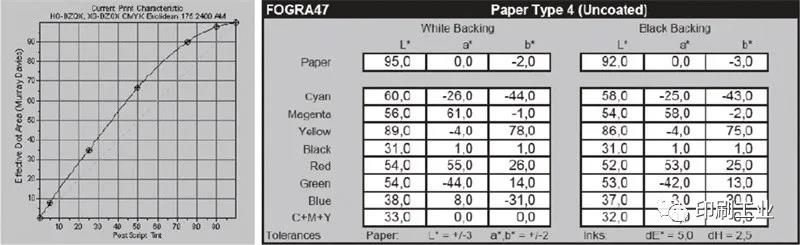

圖4 采用第3組設備印刷印版補償及標準參數

通過以上三組數據分析得出，納米噴墨版在印刷過程中與感光CTP版性能基本相近，同傳統潤版液、油墨的兼容性較好。需要一提的是，以江蘇如皋單色雙面印刷機印制多個印張的單色圖文版（用紙80克膠）時，均出現版面印制5萬張左右時印刷圖文出現變色情況，觀察印版，肉眼可看出版面圖文印記磨損?？傮w來講，納米噴墨版刷適性較為良好。

納米噴墨版的印刷色彩標準化數據分析

本次針對納米噴墨版的測試，以阪田和科斯伍德兩種常見油墨為應用對象，結果發現，通過調整墨量，兩種油墨的實地密度和色度值都可以在容差范圍內，如表4所示。因此，可以說，納米噴墨版表現出了很好的油墨適應性。

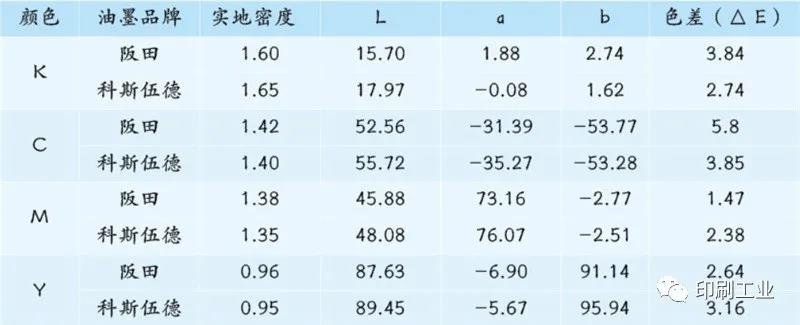

表4 采用納米噴墨版印刷的實地CMYK的干密度與色度值

實地密度和色度值滿足G7規范要求后，采用納米噴墨版印刷P2P測試圖，并根據印刷結果對設備的NPDC曲線和灰平衡進行校正，將校正值輸入到RIP軟件，然后通過新生成的RIP曲線重新印刷P2P測試圖。結果顯示，經過補償校正后，采用納米噴墨版印刷的NPDC曲線（如圖5中紅線）較好地符合了G7規范曲線（如圖5中綠線）的要求。再次證明，通過正確的RIP曲線校正，采用納米噴墨版印刷可以實現所需的階調再現。校正后的灰平衡，在70%以下表現較好，在75%以上效果相對較差。而通過其他方面的測試，可以清晰地看到印版在測試時油墨轉移性能正常，灰平衡及各色色彩階調表現較為均衡。

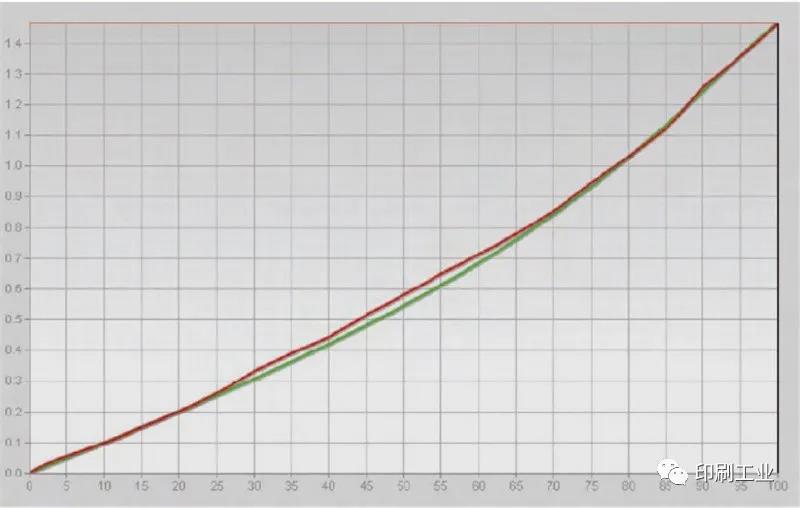

圖5 采用納米噴墨版印刷的NPDC曲線（紅），符合G7規范的NPDC曲線（綠）

納米噴墨版的現時與未來

雖然納米噴墨制版技術日趨成熟，目前制版質量已達到大多數普通印刷品制版使用要求，但就現時情況而言，還有一些問題存在，主要表現在以下兩點。1. 雖然通過特殊加網技術的優化，采用納米噴墨版的印刷品的質量可以滿足普通印刷品的要求，但是仍然低于CTP版的印刷質量，在精細度和色彩表現上還未達到高端印刷品的要求，尤其在多色印版重復套準時。2. 因印版特性，納米噴墨制版技術更多的是滿足單雙色印刷（膠印輪轉機或平張機）、較低精度印刷（低于150lpi）和中小批量產品印刷（低于5萬?。?。相信，隨著噴頭技術的提升以及相關材料的發展，納米噴墨制版技術亦會有新的突破，在精度與速度方面顯著提升。

（本文作者為北京新華印刷有限公司副總經理）
