伴隨著3D打印技術的不斷發展，3D打印產業也逐漸涌現出各種新型的高端技術。新技術的誕生，無疑促進了整個3D打印行業的加速發展，雖然這給業內的各大企業帶來了不小的壓力，但這更是改變了3D打印一直被冷落的尷尬局面。今天，小編就帶你看遍目前世界工業界最流行的幾種3D打印工藝技術：

1.SLA 3D打印工藝

1986年，3D Systems公司創始人Charles Hull發明了光固化成型技術。光固化成型法（StereoLithography，SL或SLA）是指利用紫外光照射液態光敏樹脂發生聚合反應，來逐層 固化并生成三維實體的成型方式。目前，3D打印技術以SLA的研究最為深入，也商業化的最早。

一、SLA工藝原理

FDM工藝?yán)米贤饩€照射液體光敏樹脂使其固化，加工過程中平臺會逐層沉入樹脂槽。

SLA工藝原理如下圖所示。液槽中盛滿液態光敏樹脂，紫外波長的激光束在偏轉鏡作用下于液面上，按截面輪廓信息掃描，光點經過的地方，受 輻射的液體就固化。這樣，一次平面掃描便加工出一個與分層平面圖形相對應的層面，并與前一層已固化部分牢固地粘結起來，如此反復直到整個工件完成。采用 SLA工藝的工件一般還需要后續處理，包括清洗、去支撐、打磨、再固化等，以得到符合要求的產品。

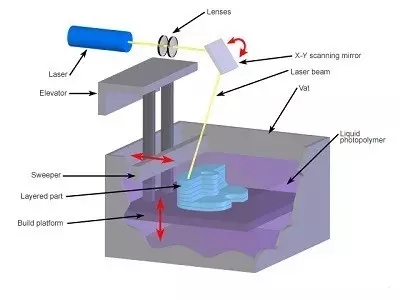

SLA打印工藝原理

FDM成型工藝對于懸臂部位需要支撐，產品和支撐為同一種材質。對于彩色模型，需要后期上色處理。

二、SLA工藝的優勢、劣勢

1）精度高、表面光滑、可加工大尺寸產品

2）樹脂種類繁多以滿足各種性能需求

3）成型件強度力學性能較差，強度、剛度、耐熱性能有限，產品通常不適合長期使用

4）設備價格較高，打印速度較慢，材料較貴

三、SLA工藝應用范圍

1）快速加工高精度、高表面質量、多細節手板樣件，可用于外觀驗證、裝配校核，某些情況下可用于功能測試。

2）針對特殊要求有相應的特性材料（通常用于短時間），比如耐熱樹脂。

3）打印產品表面質量好、精度高，可用于鑄造模具。

2.Polyjet 3D打印工藝

2000年，以色列Objet公司申請了PolyJet聚合物噴射技術專利，該公司已于2011年被美國Stratasys公司收購。PolyJet技術的成型原理與3DP有點類似，但噴射的不是粘合劑而是樹脂材料。

在不同的3D打印公司，對PolyJet工藝的稱呼不盡相同（如3D Systems公司稱MJP：MultiJet Printing），但其工作原理是一致的。

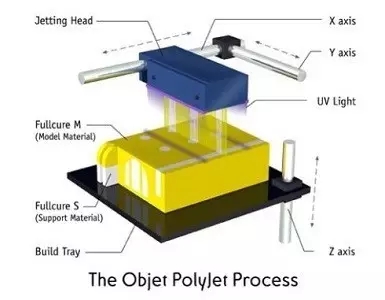

一、Polyjet工藝的原理

PolyJet技術采用的是陣列式噴頭，根據模型切片數據，幾百至數千個陣列式噴頭逐層噴射液體光敏樹脂于平臺。工作時噴射打印頭沿XY 平面運動，當光敏聚合材料被噴射到工作臺上后，滾輪把噴射的樹脂表面處理平整，UV紫外光燈對光敏聚合材料進行固化。完成一層的噴射打印和固化后，設備內 置的工作臺會極其精準地下降一個成型層厚，噴頭繼續噴射光敏聚合材料進行下一層的打印和固化。如此反復，直到整個工件打印制作完成。

在懸臂結構處需要支撐，支撐材料通常與模型材料不同，工件成型的過程中將使用兩種以上類型的光敏樹脂材料。PolyJet技術可在機外混合多種基礎材料，得到性能更為優異的新材料，極大擴展了該技術在各領域的應用。

二、Polyjet工藝的優勢、劣勢

1）可同時噴射不同材料，適合多種材料、多色材料同時打印，滿足不同顏色、透明度、剛度等需求。

2）加工精度高，打印層厚低至16微米，產品細節體現非常好。

3）產品通常不適合長期使用。

4）材料價格貴，更換材料、打印過程材料消耗比SLA大，產品成本高。

三、Polyjet工藝應用范圍

1）加工多材料、多顏色混合原型，也可以加工透明產品，常用于外觀與裝配測試。

2）精度高、表面細節好的鑄造模具。

3）制造小批量注塑模具。

3.3DP 3D打印工藝

立體噴墨打印法（Three-Dimension Printing，3DP）是出現很早的一種3D打印技術。1993年由MIT發明，1995年 Z Corporation公司獲得專屬授權，2011年被3D Systems收購（技術名稱更改為ColorJet Printing）推出，是世界上最早的全彩色3D打印技術。國際上著名的3dp工藝公司還有ExOne、VoxelJet等。

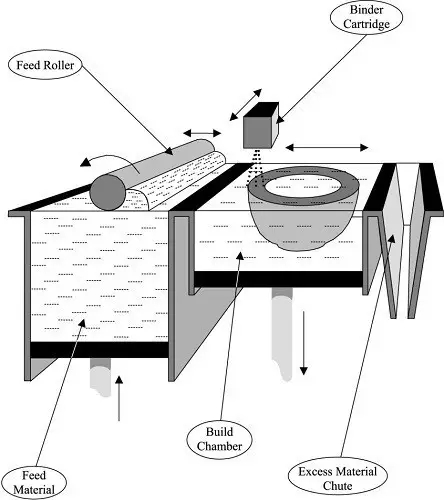

一、3DP工藝的原理

從工作方式來看，三維印刷與傳統二維噴墨打印最接近。與SLS工藝一樣，3DP也是通過將粉末粘結成整體來制作零部件，不同之處在于，它 不是通過激光熔融的方式粘結，而是通過噴頭噴出的粘結劑。其詳細工作原理為：1）3DP的供料方式與SLS一樣，供料時將粉末通過水平壓輥平輔于打印平臺 之上；2）將帶有顏色的膠水通過加壓的方式輸送到打印頭中存儲；3）接下來打印的過程就很像2D的噴墨打印機了，首先系統會根據三維模型的顏色將彩色的膠 水進行混合并選擇性的噴在粉末平面上，粉末遇膠水后會粘結為實體；4）一層粘結完成后，打印平臺下降，水平壓棍再次將粉末鋪平，然后再開始新一層的粘結， 如此的反復層層打印，直至整個模型粘結完畢；5）打印完成后，回收未粘結的粉末，吹凈模型表面的粉末，再次將模型用透明膠水浸泡，此時模型就具有了一定的強度。

理論上講，任何可以制作成粉末狀的材料都可以用3DP工藝成型，材料選擇范圍很廣。

二、3DP工藝的優勢、劣勢

1）成型速度快，價格相對低廉，粉末通過粘結劑結合，而不是其他工藝在保護氣氛下燒結。

2）可實現有漸變色的全彩色3D打印，可以完美體現設計師在色彩上的設計意圖。

3）打印過程無需支撐材料，不但免除去除支撐的過程，而且也降低了使用成本。

4）可實現大型件的打?。壳白畲罂纱蛴?米）。

5）產品力學性能差，強度、韌性相對較低，通常只能做樣品展示，無法適用于功能性試驗。

6）采用3DP技術的3D打印機，多用于砂模鑄造、建筑、工藝品、動漫、影視等方面，目前有些3D照相館也都是采用了3DP技術的3D打印機。

三、3DP工藝的應用

1）全彩色外觀樣件、裝配原型。

2）某些條件下可生產毛坯零件，借助后期加工得到工業產品。如粘結金屬粉末后期燒結并滲入金屬液得到可使用零件。

3）鑄造模樣打印。

4）直接打印砂型、砂芯。

4. SLM 3D打印工藝

1995年，德國Fraunhofer激光器研究所（Fraunhofer Institute for Laser Technology，ILT）最早提出了選擇性激光熔融技術（Selective Laser Melting，SLM），用它能直接成型出接近完全致密度的金屬零件。SLM技術克服了SLS技術制造金屬零件工藝過程復雜的困擾。用SLS技術制造金 屬零件的方法主要有：

1）熔模鑄造法：首先采用SLS技術成型高聚物（聚碳酸酯PC、聚苯乙烯PS等）原型零件，然后利用高聚物的熱降解性，采用鑄造技術成型金屬零件；

2）砂型鑄造法：首先利用覆膜砂成型零件型腔和砂芯（即直接制造砂型），然后澆鑄出金屬零件；

3）選擇性激光間接燒結原型件法：高分子與金屬的混合粉末或高分子包覆金屬粉末經SLS成型，經脫脂、高溫?zé)Y(jié)、浸漬等工藝成型金屬零件；

4）選擇性激光直接燒結金屬原型件法：首先將低熔點金屬與高熔點金屬粉末混合，其中低熔點金屬粉末在成形過程中主要起粘結劑作用，然后利 用SLS技術成型金屬零件。最后對零件后處理，包括浸漬低熔點金屬、高溫?zé)Y(jié)、熱等靜壓（Hotisostatic Pressing，HIP）。

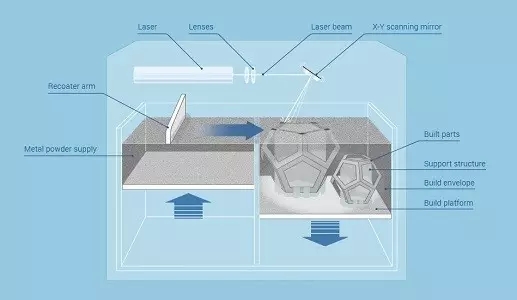

一、SLM工藝的原理

SLM是利用金屬粉末在激光束的熱作用下完全熔化、經冷卻凝固而成型的一種技術。SLM與SLS制件過程非常相似，這里不再贅述。但 是，SLM工藝一般需要添加支撐結構，其主要作用體現在：1）承接下一層未成型粉末層，防止激光掃描到過厚的金屬粉末層，發生塌陷；2）由于成型過程中粉 末受熱熔化冷卻后，內部存在收縮應力，導致零件發生翹曲等，支撐結構連接已成型部分與未成形部分，可有效抑制這種收縮，能使成型件保持應力平衡。

二、SLM工藝的優勢、劣勢

1）SLM工藝加工標準金屬的致密度超過99%，良好的力學性能與傳統工藝相當。

2）可加工材料種類持續增加，所加工零件可后期焊接。

3）價格昂貴，速度偏低。

4）精度和表面質量有限，可通過后期加工提高。

三、SLM工藝應用范圍

1）加工標準金屬的外觀、裝配、功能原型。

2）支撐零件，如夾具、固定裝置等。

3）小批量零件生產。

4）注射模具。

5. CLIP 3D打印工藝

2014年，連續液面生長（Continuous Liquid Interface Production，CLIP）工藝被申請專利。2015年3月20日，Carbon3D公司的CLIP技術登上了權威學術雜志 Science 的封面。CLIP本質上是SLA（或DLP）的改進，其原理并不復雜，底部的紫外光投影讓光敏樹脂固化，而氧抑制固化，水槽底部的液態樹脂由于接觸氧氣而 保持穩定的液態區域，這樣就保證了固化的連續性。

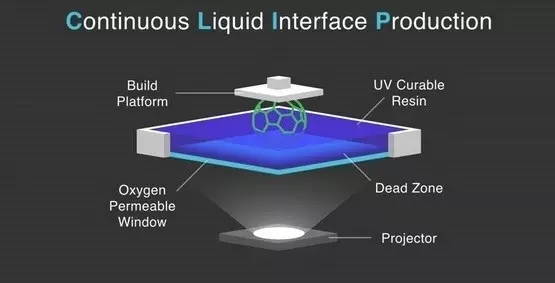

CLIP工藝打印原理

CLIP工藝主要依賴于一種特殊的既透明又透氣的窗口，該窗口同時允許光線和氧氣通過。該機器能夠控制氧的確切量和氧氣被允許進入樹脂池 的時間。氧氣因此起到了抑制某些區域樹脂固化的作用，而與此同時光線會固化那些沒有暴露在氧氣里的區域。也就是說，氧氣能夠在樹脂內營造一個光固化的“盲 區”，這種“盲區”最小可達幾十微米厚（約為2-3個紅細胞的直徑）。在這些區域里的樹脂根本不能可能發生光聚合反應。然后該設備會使用UV光像放電影那 樣把3D模型的一系列橫截面投射到里面?！?/p>

這項技術最重要的兩個優勢，一個是打印速度快到了顛覆性程度，比傳統的3D打印機要快25 – 100倍，理論上有提高到1000倍的潛力。另外一個是分層理論上可以無限細膩：傳統3D打印需要把3D模型切成很多層，類似于疊加幻燈片，這個原理就決 定了粗糙無法消除，而連續液面生產模式在底部投影的光圖像可以做到連續變化，相當于從疊加幻燈片進化成了疊加視頻，雖然毫無疑問這個視頻幀數也不是無限 大，但是對比幻燈片的進步是巨大的。

使用連續生長的加工方式大大改善了產品的力學性能。傳統的3D打印零件因為層狀結構，其力學特性在各個方向上不同，特別是在堆疊的方向上，抗剪切性能很差。而連續液面生產的零部件的力學特性在各個方向保持一致，在實際應用中少了很多顧慮。

6. EBM 3D打印工藝

電子束熔融成型法（Electron Beam Melting，EBM）由Arcam公司發明，是金屬增材制造的另一種方式。其工藝過程與SLM非常相似，最大的區別是能量源由激光換成了電子束。

一、EBM工藝的原理

電子束熔融（EBM）技術經過密集的深度研發，現已廣泛應用于快速原型制作、快速制造、工裝和生物醫學工程等領域。EBM技術使用電子束，將金屬粉末一層一層的融化生成完全致密的零件。

電子束由位于真空腔頂部的電子束槍生成。電子槍是固定的，而電子束則可以受控轉向，到達整個加工區域。電子從一個絲極發射出來，當該絲極 加熱到一定溫度時，就會放射電子。電子在一個電場中被加速到光速的一半。然后由兩個磁場對電子束進行控制。第一個磁場扮演電磁透鏡的角色，負責將電子束聚 焦到期望的直徑。然后，第二個磁場將已聚焦的電子束轉向到工作臺上所需的工作點。

因具有直接加工復雜幾何形狀的能力，EBM工藝非常適于小批量復雜零件的直接量產。該工藝使零件定制化成為可能，而且為CAD to metal工藝優化的零件，可以獲得用其它制造技術無法形成的幾何形狀，因此，零件將因無與倫比的性能而對客戶體現其價值。該工藝直接使用CAD數據，一 步到位，所以速度很快。設計師從完成設計開始，在24小時內即可獲得全部功能細節。與砂模鑄造或熔模精密鑄造相比，使用該工藝，交貨期將被顯著縮短。

生產過程中，EBM和真空技術相結合，可獲得高功率和良好的環境，從而確保材料性能優異。

二、EBM工藝的優勢、劣勢

1）在窄光束上達到高功率的能力，能打印難熔金屬，并且可以將不同的金屬熔合。

2）真空環境排除了產生雜質的可能，譬如氧化物和氮化物，真空熔煉的質量可保證材料的高強度。

3）激光束式不實施預熱，電子束式實施預熱。電子束式的溫差小，殘余應力低，加工支撐所需較少。

4）EBM工藝加工過程中會預熱粉末，粉末會呈現假燒結狀態，不利于小孔、縫隙類特征打印，如1mm的孔易被粉末堵死。

5）EBM設備需要真空系統，硬件資金投入更高，而且需要維護。電子束技術的操作過程會產生X射線（解決方案：真空腔的合理設計可以完美的屏蔽射線。）

7. MJF 3D打印工藝

眾所周知，MJF 3D打印工藝也是近年來剛興起的3D打印工藝之一，主要由惠普公司研發。被稱為是新興增材制造技術的一大“中堅力量”。

一、MJF工藝的原理

對于MJF技術我們已經知道的是，其機器主要依靠兩個不同的噴墨組件打造全彩的3D零部件，一個組件主要負責鋪設打印材料，形成對象實體，另一個噴墨組件則負責噴涂、上色和融合，使部件獲得所需要的強度和紋理。該技術的工作方式簡單來說就是：先鋪一層粉末，然后噴射熔劑，與此同時還會噴射一種精細劑（detailing agent），以保證打印對象邊緣的精細度，然后再在上面施加一次熱源。惠普公司表示，這將使其打印速度比選擇性激光燒結（SLS）技術、熔融沉積成型（FDM）技術快10倍，而且不會犧牲部件的精細度。

一、MJF工藝的優勢及劣勢

該工藝能夠簡化工作流程并降低成本，實現快速成型;以突破性的經濟效益實現零部件制造;降低了使用門檻、并支持各行業新應用的開放式材料與軟件創新平臺?；萜?D打印業務總裁Stephen Nigro稱，HP多噴嘴式熔融3D打印解決方案以業內的創新方式實現了高速度、高質量和低成本的有效結合。這令企業和制造商可以重新思考為客戶設計和交付解決方案的方式。
